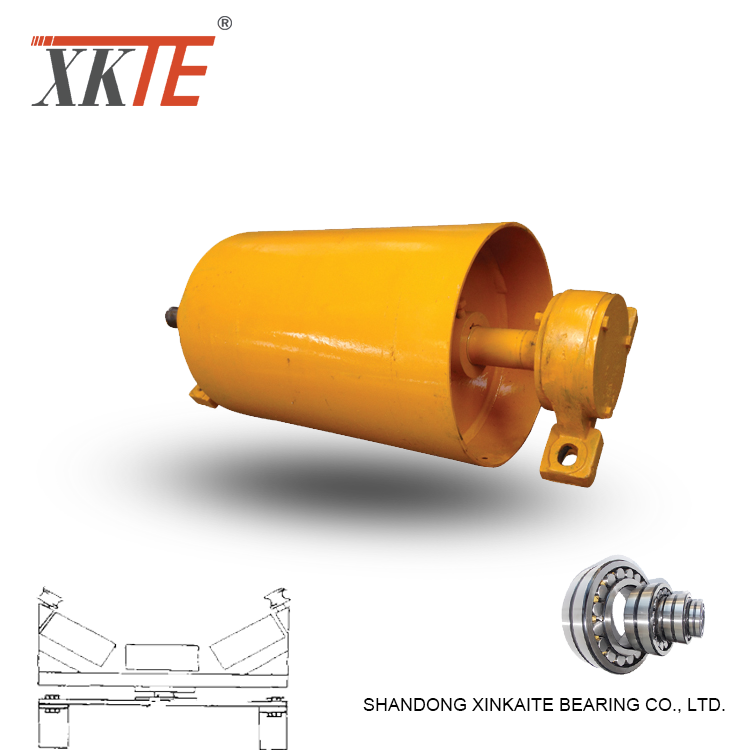

Composants de poulie de tambour de convoyeur en vrac d'extraction

Partager sur:
    Type de paiement: L/C,T/T,Paypal,Western Union
    Incoterm: FOB,CFR,CIF
    Quantité de commande minimum: 1 Piece/Pieces
    Délai de livraison: 7 jours

Informations de base

Modèle: TD75 DTII

Roller Material: Seamless Roller Pipe,welded Roller Pipe

Rolelr Diameter: 89mm-195mm

Shaft: 20-100mm,

Belt Length: 400 Mm-2600mm

Standard: ISO, DIN, CEMA, GB

Roller Bearing: Roller Bearing 22200 22300 Series

Application: Coal Mining, Cement Plant, Power Plant

Additional Info

Détails d'emballage: 1) Paquet neutre et paquet en bois 2) Paquet de carton + palette 3) Paquet en bois + palette 4) Comme demande de client

productivité: 50000 Pieces/day

marque: XKTE / OEM

transport: Ocean,Land,Air

Lieu d'origine: Shandong, Chine

Capacité d'approvisionnement: 50000 Pieces/Day

Certificats : ISO9001

Hafen: Qingdao,Shenzhen,Guangzhou

Description du produit

Des poulies à tambour sont utilisées sur les convoyeurs à courroie pour supporter et changer la direction de la courroie dans un système de convoyeur . pour entraîner la ceinture et tendre la ceinture. Les poulies sont composées de plusieurs composants, dont la coque, le disque d'extrémité, le calage, le moyeu, l'arbre, les éléments de verrouillage et les paliers. Le disque de fin et le moyeu peuvent être sur pièce. L'ensemble de verrouillage peut également être remplacé par un moyeu et une bague sur les poulies de tension inférieure. La coquille est également appelée la jante dans certaines parties du monde. Pour les poulies d'entraînement, utilisez généralement des roulements à rouleaux sphériques, qui sont également capables de résister à des charges élevées et de permettre la compensation des défauts d'alignement et des déflexions de l'arbre.



conveyor pulley components

Tail Pulley





1. Tambour ou coquille :

Le tambour est la partie de la poulie en contact direct avec la courroie. La coque est fabriquée à partir d'une tôle d'acier laminée ou d'un tube d'acier creux.

conveyor pulley structure

Plaques à diaphragme : Le diaphragme ou les plaques d'extrémité d'une poulie sont des disques circulaires qui sont fabriqués à partir d'une plaque d'acier épaisse et qui sont soudés dans la coque à chaque extrémité, pour renforcer le tambour.

Les plaques d'extrémité sont percées en leur centre pour recevoir l'arbre de la poulie et les moyeux pour les éléments de blocage de la poulie.


Arbre : L'arbre est conçu pour recevoir toutes les forces appliquées de la courroie et / ou de l'unité d'entraînement, avec une déflexion minimale. L'arbre est situé et verrouillé aux moyeux des disques d'extrémité au moyen d'un élément de verrouillage. L'arbre et donc les arbres de la poulie sont souvent étagés.

conveyor pulley shaft

Éléments de verrouillage : Ce sont des articles manufacturés de haute précision qui sont montés sur l'arbre et dans les moyeux de la poulie. Les éléments de verrouillage attachent fermement la poulie à l'arbre par l'intermédiaire des plaques d'extrémité.


Moyeux : Les moyeux sont des boîtiers fabriqués et usinés qui sont soudés dans les plaques d'extrémité.


Retard : Il est parfois nécessaire ou souhaitable d'améliorer la friction entre la bande transporteuse et la poulie afin d'améliorer le couple qui peut être transmis à travers une poulie d'entraînement. Une traction améliorée sur une poulie aide également à l'entraînement de la courroie. Dans de tels cas, les surfaces des tambours de poulie sont «calées» ou recouvertes d'un matériau caoutchouté.

Pulley-Lagging

Palier: Les paliers utilisés pour les poulies de convoyeur sont généralement des roulements à rouleaux sphériques, choisis pour leurs caractéristiques de support de charge radiale et axiale. Les roulements sont auto-alignés par rapport à leurs chemins de roulement, ce qui signifie que les roulements peuvent être «désalignés» par rapport à l'arbre et aux paliers à semelle, dans une certaine mesure. En termes pratiques, cela implique que la flexion de l'arbre dans des conditions de charge ainsi qu'un désalignement mineur de la structure de support de la poulie peuvent être supportés par le palier.

Bearing For Pulley





D'autres produits principaux pour la poulie de conveyeur:

Roulement à billes sphériques
Série 22200 .., 22300 .., 23000 .., 23100 .., 23200 .., 23900 .. 24000 .., 24100 .., M / MB / CA / CC / W33

Models Old Models Bore(d) Outer Diameter(D) Thickness  Weight
22210 3510 50 90 23 0.87
22211 3511 55 100 25 0.88
22212 3512 60 110 28 1.22
22213 3513 65 120 31 1.63
22214 3514 70 125 31 1.66
22215 3515 75 130 31 1.75
22216 3516 80 140 33 2.2
22217 3517 85 150 36 2.8
22218 3518 90 160 40
22219 3519 95 170 43 4.2
22220 3520 100 180 46
22222 3522 110 200 53 7.4
22224 3524 120 215 58 9.2
22226 3526 130 230 64 11.2
22228 3528 140 250 68 14.5
22230 3530 150 270 73 18.5
22232 3532 160 290 80 22.2
22234 3534 170 310 86 29
22236 3536 180 320 86 30
22238 3538 190 340 92 35.3
22240 3540 200 360 98 44.7
22244 3544 200 400 108 61.5
22248 3548 240 440 120 61.7
22256 3556 280 500 130 115
22307 3607 35 80 31 0.75
22308 3608 40 90 33 1.03
22309 3609 45 100 36 1.4
22310 3610 50 110 40 1.9
22311 3611 55 120 43 2.4
22312 3612 60 130 46 3
22313 3613 65 140 48 3.6
22314 3614 70 150 51 4.4
22315 3615 75 160 55 5.4
22316 3616 80 170 58 6.4
22317 3617 85 180 60 7.4
22318 3618 90 190 64 8.8
22319 3619 95 200 67 10.3
22320 3620 100 215 73 13
22322 3622 110 240 80 18.1
22324 3624 120 260 86 22
22326 3626 130 280 93 29
22328 3628 140 300 102 36
22330 3630 150 320 108 43
22332 3632 160 340 114 51
22334 3634 170 360 120 60
22336 3636 180 380 126 70
22338 3638 190 400 132 81
22340 3640 200 420 138 94
22344 3644 220 460 145 119
22348 3648 240 500 155 153

roulement à billes auto-alignant

Models Bore(d) Outer Diameter(D) Thickness  Weight
1308 40 90 23 0.715
1309 45 100 25 0.957
1310 50 110 27 1.21
1311 55 120 29 1.58
1312 60 130 31 1.96
1313 65 140 33 2.45
1314 70 150 35 2.99
1315 75 160 37 3.56
1316 80 170 39 4.18



APPLICATION:
Les roulements à rouleaux sphériques et les roulements à billes auto-alignants sont disponibles avec des rouleaux et des cages robustes adaptés aux applications extrêmes telles que les tamis vibrants. Machine de convoyage minière, et la poulie de transport en vrac minière. Poulie de courbure, poulie motrice, poulie de tête, poulie de renvoi, poulie de queue, poulie de renvoi etc. Dans ce type d'environnement opérationnel agressif, le roulement à rouleaux sphériques est le seul type qui offre une durée de vie acceptable. ont généralement une durée de vie plus longue que les autres types de roulements.


Spécial: XKTE - Roulements à billes et roulements dans la technologie actuelle

XKTE est le spécialiste de la technologie des roulements pour l'application mécanique de convoyeurs continus.


Qu'il s'agisse de convoyeurs de vrac ou de marchandises générales, nous avons les solutions adaptées à vos besoins. Les roulements optimisés pour applications de XKTE maîtrisent tous les défis: des températures très différentes, l'humidité, la poussière, la saleté, ainsi que la réduction du bruit et des vibrations.



Bend Pulley Conveyor

À propos de nous:

Shandong Xinkaite Bearing Co., Ltd est une entreprise de fabricant de roulements à rouleaux convoyeur à bande professionnel, spécialisée dans la fabrication de roulements pour l'industrie de manutention de matériaux en vrac et de fournir toutes sortes de composants de convoyeur à rouleaux. Nos roulements sont utilisés dans de nombreuses applications, notamment dans les machines minières, les rouleaux porteurs et les rouleaux inverseurs, ainsi que les poulies de tambour. Notre usine est située à Yandian de Liaocheng en Chine continentale, a couvert une superficie de 18.000 mètres carrés, les marques déposées "XKTE".


Et nous avons de nombreux partenaires fixes à long terme dans les domaines centrés par l'industrie des roulements à rouleaux. Avec la croissance progressive de notre société, du brut au roulement, nous avons mis en place une chaîne de production à guichet unique, avec 50000 pièces produites chaque jour sur nos lignes de production automatisées. Tous les produits sont fabriqués selon les normes GB ou en conformité avec vos exigences spécifiques.

Factory New


Notre service:

1. Production en volume et grands stocks, qualité stable

2. OEM est pris en charge

3. Petite commande accepter

4. Marques variées

5. Large tableau d'applications

6. Livraison rapide

7. Notre société insiste sur la «qualité d'abord, le crédit d'abord» des idées d'affaires et notre spécification de produit est bien fondée. Nous avons une bonne réputation sur le marché international par notre service parfait et approvisionnement suffisant.

Emballage


Packing New
